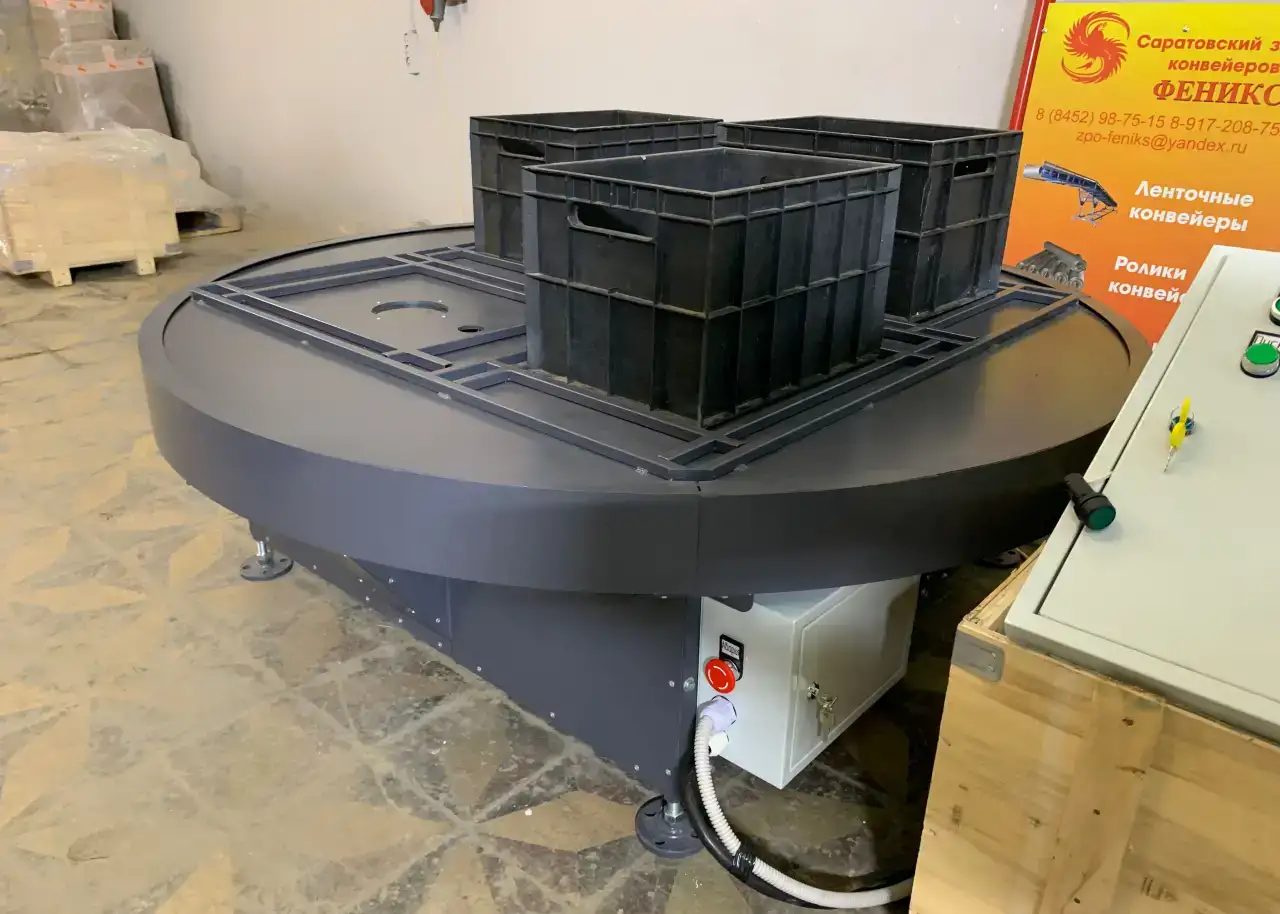

Стол накопительный вращающийся. Алгоритм работы:
1) Автоматика осуществляет контроль наличия ящика на ячейках и наличия в
них металлических деталей. При наличии пустых ящиков на столе
осуществляется запуск пресса.
2) Автоматика стола осуществляет подсчет количества деталей по сигналу с
пресса.
3) По достижению выставленного количества деталей на счетчике автоматики
стола, стол одновременно подает сигнал на замедление конвейера пресса и
вращением осуществляет замену ящика.
4) После окончания замены ящика, стол подаёт сигнал на ускорение
конвейера пресса.
5) Стол продолжит вращение до тех пор, пока пустой ящик не поступит в
зону загрузки, но не более 2-х оборотов столешницы.
6) Автоматика стола при помощи светосигнальной колонны оповещает об
отсутствии хотя бы одного ящика на столе (Включается желтый сигнал
светосигнальной колонны). Сброс оповещения происходит автоматически
при поступлении на ячейку пустого ящика.
7) Автоматика стола при помощи светосигнальной колонны оповещает о
наличии деталей во всех ящиках (Включается красный сигнал и зуммер
светосигнальной колонны) и одновременно с этим подает сигнал на остановку
пресса. Сброс оповещения и подача сигнала на запуск пресса осуществляется
вручную.
8) Автоматика стола при помощи светосигнальной колонны оповещает об
отсутствии всех ящиков (Включается красный сигнал и зуммер
светосигнальной колонны) и одновременно с этим подает сигнал на остановку
пресса. Сброс оповещения и подача сигнала на запуск пресса осуществляется
вручную.
Характеристики:
Диаметр столешницы - 1500 мм.
Материал столешницы - Черная сталь, толщина 6 мм.
Поддержка столешницы-колеса.
Бортик центрирующий - металлический для позиционирования ящиков.
Скорость вращения (регулируемая) -3.5 об/минуту.
Время полного оборота стола ~17 секунд. Время смены 1 ячейки~5 секунд.
Нагрузка на стол, распределенная – 50 кг.
Шкаф управления - с кнопками управления «пуск», «стоп», «сброс» и таблом счетчика импульсов. На столе имеется кнопка аварийного остановки.
